組立式 L・Cコンテナ 応急給水用・備蓄
・生活用水

  Liquid Carry Container

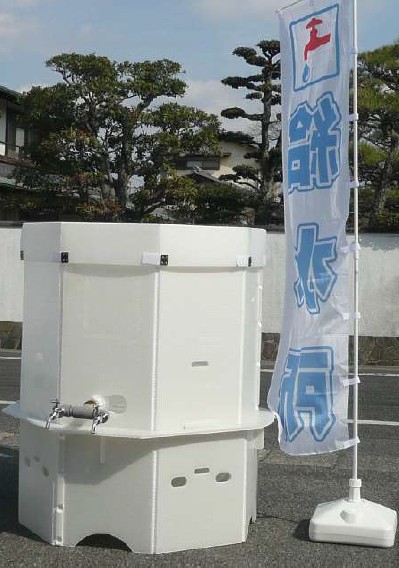

組立式 L・Cコンテナ 応急給水用・備蓄・生活用水  シンプルな構成
構造がシンプルで組立容易な構成 外枠・内装(バルブ溶着済)、蓋・底板にて簡単な組合せ。緊急時にも簡単組立
 保管が容易
折畳が可能であり、保管場所が狭くて可能 2平方米の場所に10~12枚の外枠を保管 内袋50cm角の箱入りで棚にても保管可能
 組立が容易
外枠は一体型であり、組み立てると八角形の形状となる。外枠を開き、底枠のバルブ口を合わせて立込み、内袋のバルブを合わせ充填口を上に引き上げると完成です。
 軽量・輸送の合理化
外枠はプラスチック製のために、軽量で持ち運びが容易です。組立式の為に、輸送に際しても荷物の中味を降せば、復路は折畳み、運賃の合理化が可能

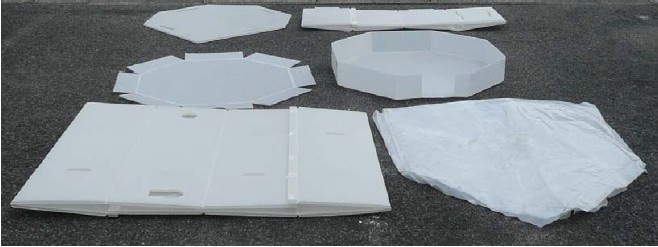

LCコンテナの構成

組立式 LCコンテナの構成


LCコンテナ 規格・仕様

別規格品 KL-10 KL-35(軽四輪積込型) KLC-10 KLC-35(軽四輪積込型)
1000㍑
組立式 LCコンテナ KL-10
350㍑
組立式 LCコンテナ KL-35
1000㍑
組立式 LCコンテナ KL-35
350㍑
組立式 LCコンテナ KL-35
形状材質ポリプロピレン 8角形 (ツインコーン)3層 強化段ボール
外枠厚・重量13mm 約12kg13mm 約8kg15mm 約14.8kg15mm 約9.5kg
容量1000㍑
(内袋容量1041㍑)
350㍑(計四積載時)1000㍑350㍑(計四積載時)
内袋材質PE製 80u 3層袋(EZバルブ付き)
収納時輸送軽自動車積載輸送可能
組立サイズH:100cm
直径約120cm
H:75cm
直径93cm
H:100cm
直径約120cm
H:75cm
直径93cm
架台高さH:60cmH:10cm
(据置用50cm)
H:60cmH:10cm
(据置用50cm)
設置面積約1.24m2約0.7m2約1.24m2約0.7m2
対候性全天候性・再利用可能1~2回の災害時用
充填口充填口径50mm・エアー抜き口径50mm
排出口EZバルブ 口径40mm
蓋材質ポリプロピレン プラダン強化段ボール
底板材質ポリプロピレン プラダン強化段ボール無(架台天板利用)
カムロック充填口・排出口  使用可
町野式充填口・排出口  使用可
カプリソケット充填口・排出口  使用可
一般水栓13・20mm口径
2、4口可
13・20mm口径
1、2口可
13・20mm口径
2、4口可
13・20mm口径
1、2口可
収納袋1550×1100×250mm1350×800×200mm1550×1100×250mm1350×800×200mm

LCコンテナ 重量比較

規格外枠・蓋・底・内袋+架台 A社製品(パネル式)B社製品(パネル式)備考
総重量28kg約70kg約80kg移動・積載を検討ください

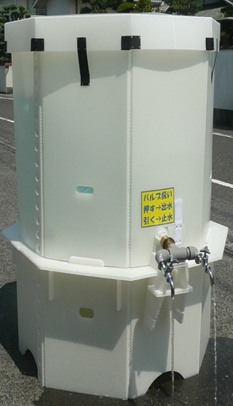

LCコンテナ 各種 拡大図


KL-10(軽四輪積載用)・KLC-10KL-35(軽四輪積込可)・KLC-35
組立式 LCコンテナ KL-10 組立式 LCコンテナ KL-35
1000㍑ (H:100cm)350~400㍑(H:75cm)

組立方法

組立式 LCコンテナ 組立方法1 ① 折畳み状態から開きます。

 八角形の底敷枠を組立てます。
 マジックテープにて組立固定します。
 (マジックテープはセットしてあります。)
組立式 LCコンテナ 組立方法2 ② 底敷枠を外枠に合わせ、
 排水口の位置も合わせ、
 上部から、底へ落とし込み、
 8角形に組み立てます。
組立式 LCコンテナ 組立方法3 ③ 排水・充填口バルブを所定の位置に固定します。
組立式 LCコンテナ 組立方法4 ④ 内袋バルブを固定

 内袋充填口を持ち上げます。

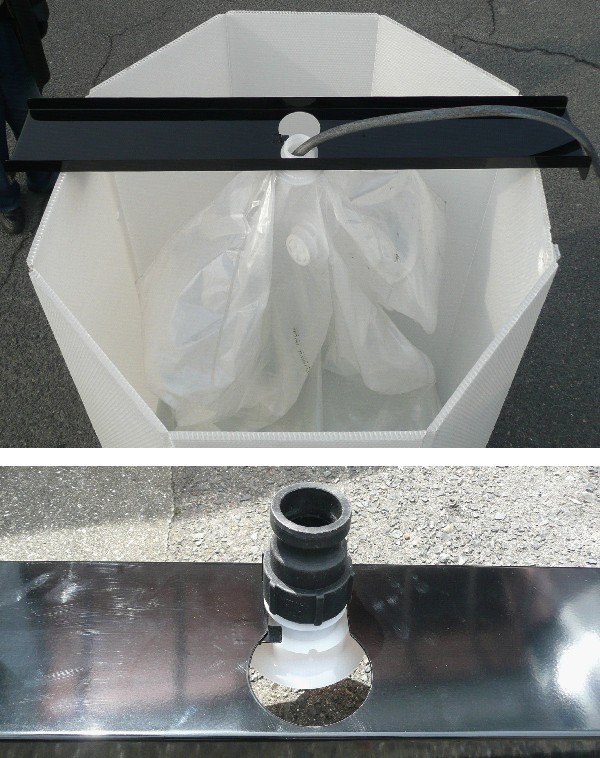

組立式 LCコンテナ 組立方法5 ⑤ 充填口固定用棚を置き、充填口を固定する。

 供給器具にて充填する。
 充填後は充填口を閉め、空気口も閉めて完了する。

  カムロック使用可能
  50mmホース可能
  町野式バルブ可能
組立式 LCコンテナ 組立方法6 ⑥ 上蓋を被せる。

 排出バルブに所定の器具を取り付けて給排水作業を行う。
満水状態においてもEZバルブを止水すると各種排水器具の取り付け変更が可能です。

所定の場所にて排出します。
排出バルブは適宜、必要バルブに取り換えが可能です

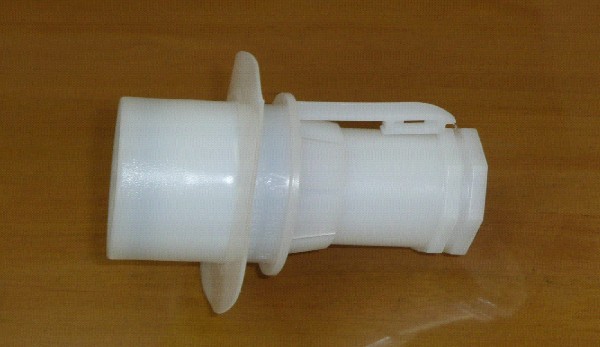

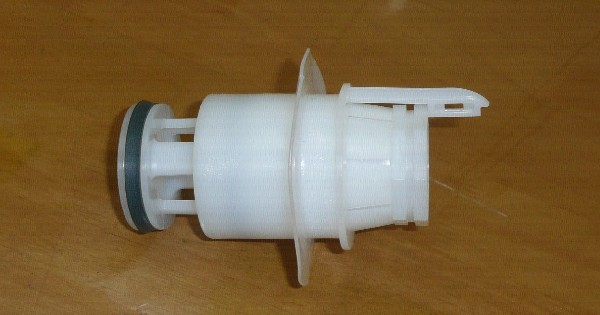

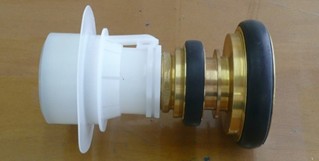

EZバルブ使用方法

EZバルブは止水できます。
止水して排水バルブを交換できます。
水を無駄にしません
組立式 LCコンテナ EZバルブ使用方法1  排水状態 <― 押し込み状態
組立式 LCコンテナ EZバルブ使用方法2  止水状態 ―> 引き出し状態

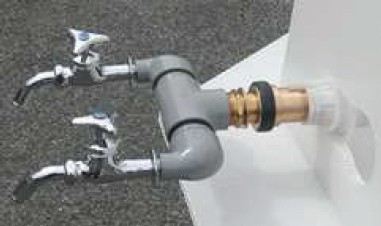

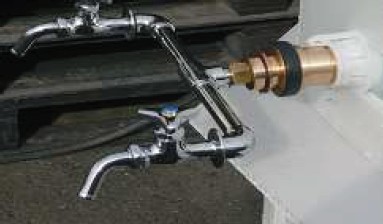

組立式 LCコンテナ EZバルブ使用方法3  水栓取付時(2口水栓 15mm)
組立式 LCコンテナ EZバルブ使用方法4  水栓取付時(2口水栓 20mm)

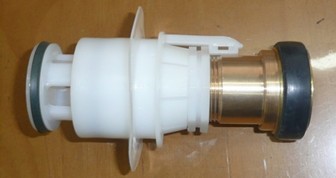

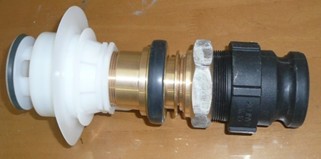

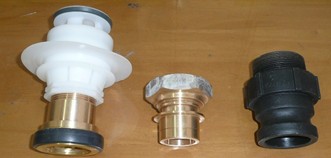

組立式 LCコンテナ EZバルブ使用方法5  充填用カムロック

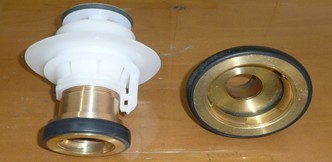

 町野式をEZバルブ接続

コンテナの構成

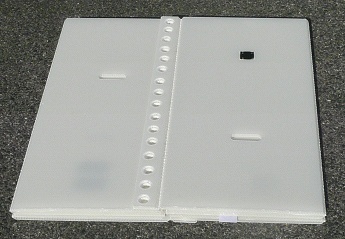

コンテナ外枠
組立式 LCコンテナ コンテナの構成1
樹脂製 13mm厚 重量 約12kg

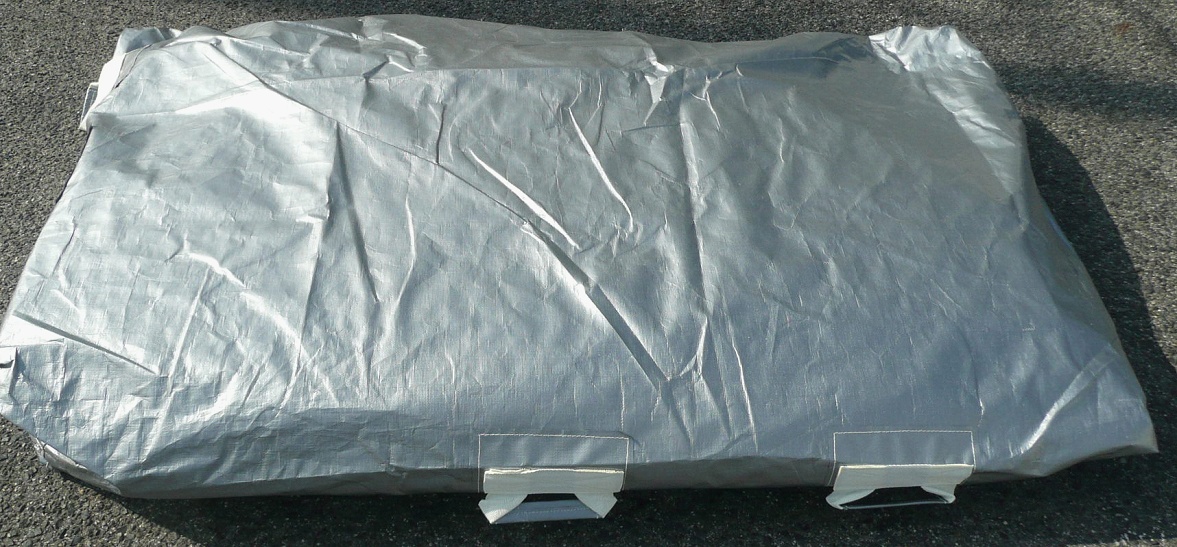

収納袋に収納時
組立式 LCコンテナ コンテナの構成2
UV ウォーブンクロス
軽自動車 積載可能サイズ 約26Kg
1100mm ×1550mm× 250mm
外枠・架台・蓋・底板・内袋他全て収納

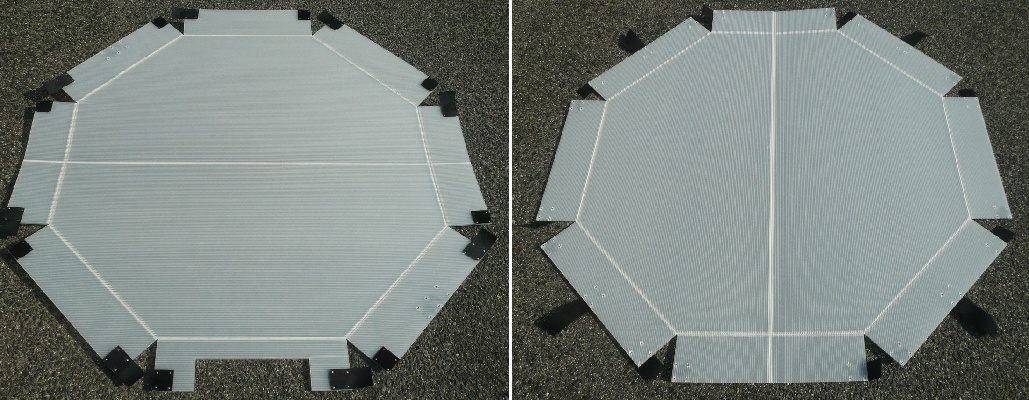

上蓋・底板
組立式 LCコンテナ コンテナの構成3
底板  蓋

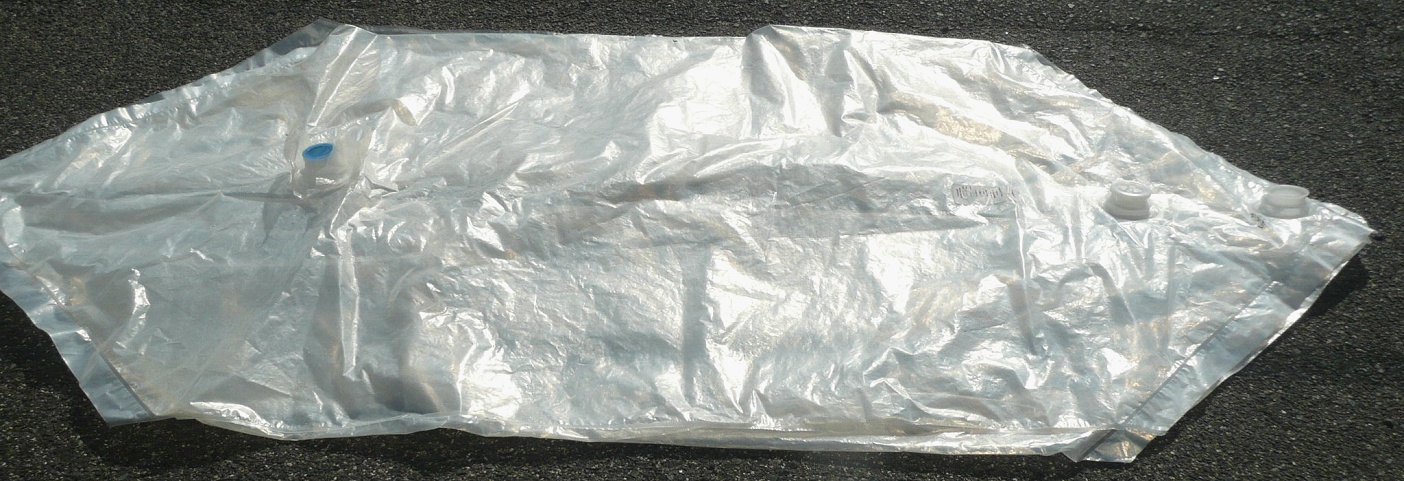

コンテナ用内袋 PE製
組立式 LCコンテナ コンテナの構成4
T:80u 3層袋

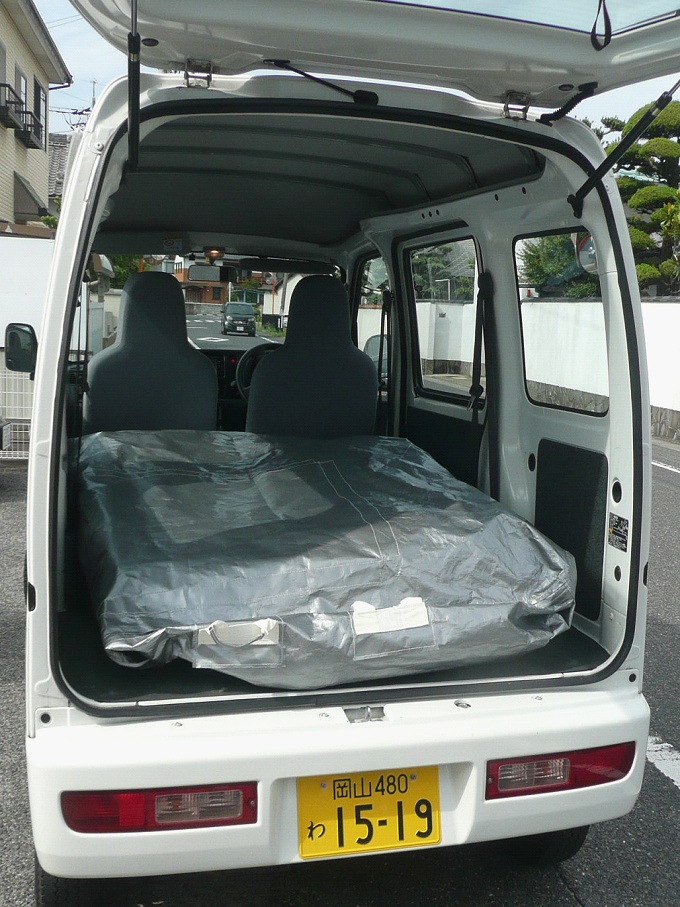

軽四輪車 積載例

組立式 LCコンテナ 軽自動車積載例  ● 軽自動車積載例

使用に際して

組立折畳式の為、場所を取らず、備蓄、保管が容易に、又、輸送も簡単に出来ます。
往路は満杯の輸送となりますが,復路は、積載品を排出すれば、折畳、スペースを取らず運賃が合理化出来ます。
組立てが容易に出来ます。シンプルな構造の為に、組立時に複雑になりません。
輸送は、通常トラック、又はユニック付トラックにて可能です。
価格は他商品に比較して安価であり、通常の維持管理は不要です。
樹脂製外枠使用コンテナは全天候性です。地域に限定されず設置が可能です。
構造が強固な為に繰り返し使用が可能です。内袋も破損まで使用可能です。
あらゆる液体の輸送、保管、供給が出来ます。(飲料水・海水・温泉水(52度まで)・食品・化学薬品・その他液体品)。但し、危険物は除きます。
容量は、400㍑用・1000㍑用があり、目的により選別できます。
特に、緊急時(地震・風水害・渇水等)の応急給水時には敏速な対応が可能です。
内袋、溶着バルブ類については、食品に使用の場合は、食品衛生法認可製品です。
保管については、紫外線(太陽光)が長期間常時当たるところは避けて下さい。

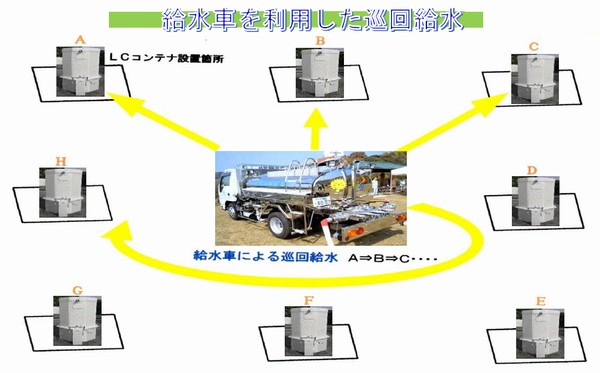

用途・使用目的


充填口・排出口装填可能製品

EZバルブ対応 排出バルブ ワンタッチバルブ・水栓
組立式 LCコンテナ EZバルブ対応 町野式バルブ ワンタッチ式 組立式 LCコンテナ EZバルブ対応 40Aメス×40Aガスネジ 組立式 LCコンテナ EZバルブ対応 町野式バルブ 40A♂X65A♀
町野式バルブ ワンタッチ式 40Aメス×40Aガスネジ 町野式バルブ 40A♂X65A♀
組立式 LCコンテナ EZバルブ対応 町野式バルブ 40A♂x50Aガスネジ 組立式 LCコンテナ EZバルブ対応 町野式バルブ40A♂x50Aガスネジ 組立式 LCコンテナ EZバルブ対応 町野式バルブ カムロック50A
町野式バルブ40A♂x50Aガスネジ カムロック50A
組立式 LCコンテナ EZバルブ対応 町野式バルブ ワンタッチ可能 15mm二口水栓用 組立式 LCコンテナ EZバルブ対応 町野式バルブ 20mm二口水栓用 組立式 LCコンテナ EZバルブ対応 町野式バルブ 20mm4口水栓用(樹脂製) 組立式 LCコンテナ EZバルブ対応 町野式バルブ 20mm4口水栓用(SVS)
ワンタッチ可能
15mm二口水栓用
20mm二口水栓用 20mm4口水栓用
(樹脂製)
20mm4口水栓用
(SVS)

充填口対応バルブ
組立式 LCコンテナ 充填口対応バルブ 町野式バルブネジ 組立式 LCコンテナ 充填口対応バルブ カムロック 50A 組立式 LCコンテナ 充填口対応バルブ 固定用棚に取付図
町野式バルブネジ
65A♀ 50A♂ネジ
カムロック 50A 固定用棚に取付

ストッパーの役目
EZバルブでは、排水時にストッパーを固定します。
コンテナより排水時に、水圧にて、バルブに圧が掛り排水を止める可能性
があり、その為に、写真の様にストッパーを完全にセットすることが必要です。
組立式 LCコンテナ 排水時のストッパーの位置 組立式 LCコンテナ ストッパーの固定図 組立式 LCコンテナ 止水時のストッパーの位置
排水時のストッパーの位置 ← スットパーを固定する。
(排水時)
止水時のストッパーの位置 →

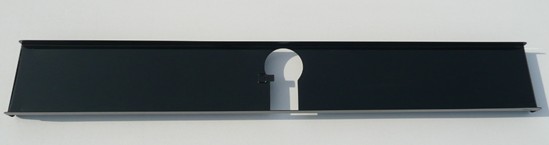

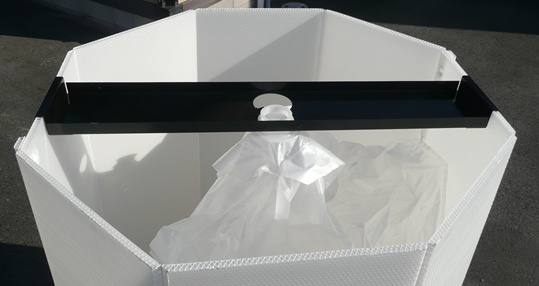

充填バルブ固定棚 (移動用・はめ込み用)
組立式 LCコンテナ 充填口固定用棚 移動型 組立式 LCコンテナ コンテナ上部 固定型
充填口固定用棚 移動型 コンテナ上部 固定型

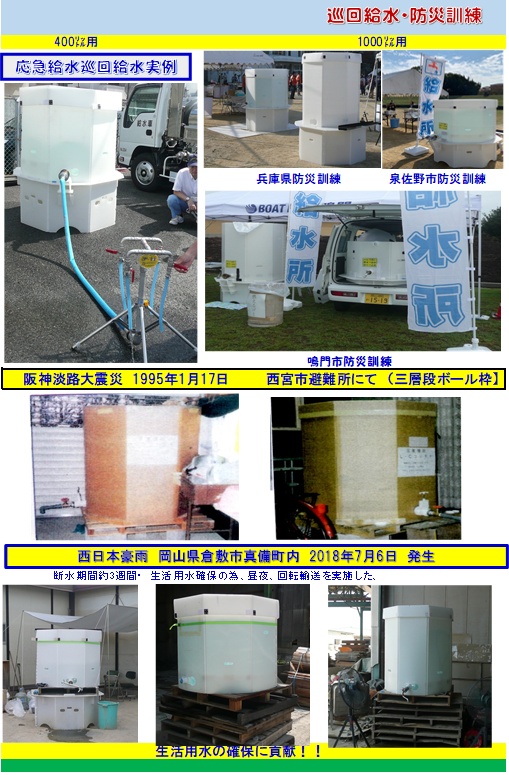

L・Cコンテナ 利用実例
組立式 LCコンテナ L・Cコンテナ 利用実例

産業用関係品目

食品 (乳飲料・飲料・液状食品他)
コーヒーミルクジュース蜂蜜

◎ 飲料

 ジュース各種(アップル・レモン・オレンジ・トマト・グレープフルーツ他・果実ジュース類)

 コーヒー・ココア・栄養ドリンク・濃縮ジュース各種・レモネード・ティー・調味料・ワイン類他


◎ 液状食品

 ソース類(バーベキュー・ウイスター・とんかつ・お好み焼き・デミング・ホットソース類他)

 ケチャップ(トマト・トマトペースト他)。ドレッシング類全般・マリネード・ピーナツオイル

 コーヒーシロップ・蜂蜜・西洋わさび・液状卵・砂糖シロップ・液体甘味料・マーマレイド

 マヨネーズ・マスタード・ペクチン・醤油・酢・各種スープ、鍋物スープ・その他


◎ 乳製品

 無水乳脂肪・バターミルク・練乳・クリームチーズ・クリーム・乳製品香料・液状バター

 ミルク・サワークリーム・ヨーグルト・その他

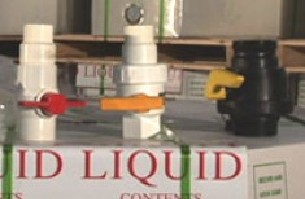

組立式 LCコンテナ 食品用バルブ1 組立式 LCコンテナ 食品用バルブ2

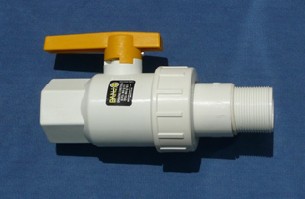

食品用バルブ各種

潤滑油・化粧品・化学薬品類他
◎ 潤滑油

切削溶剤・冷却剤・除水材・ギヤーオイル・グリース・油圧作動油・モーターオイル・金属加工油他


◎ 化粧品

クリーム・ヘアーゲル・ハンドクリーナー・ローション・シャンプー・コンディショナー・ソープ類他

ココナッツオイル・パームオイル・その他


◎ 化学品

接着剤・コーティング剤・クリーナー・脱脂剤・洗剤・インキ・液体デンプン・パラフィン・シリコーン

界面活性剤各種他


産業用品については、製品毎のパック・形状・バルブ類
 容量・輸送形態・ご相談に応じます。

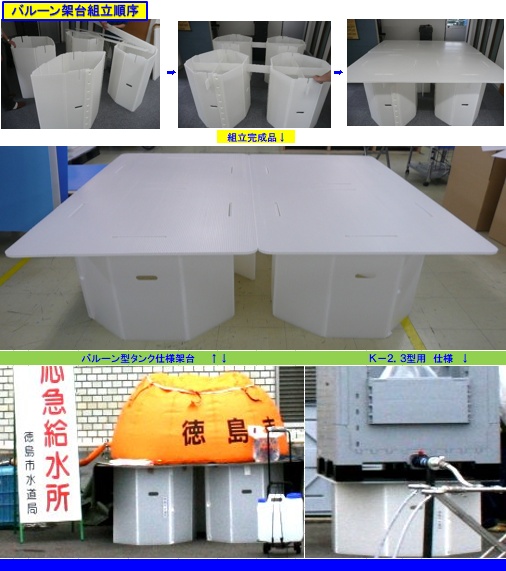

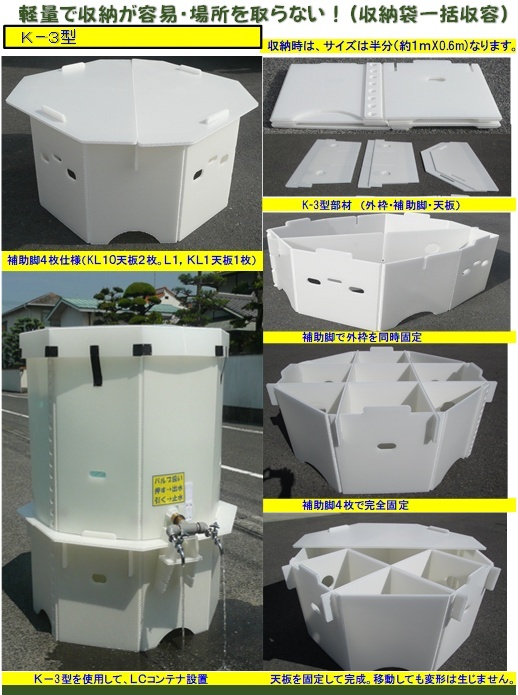

組立式 コンテナ架台


組立式 LCコンテナ 組立式 コンテナ架台1

規格仕様K-3型ウォーターバルーン
種類500kg用1~1.5トン用1トン用2~3トン用
材質・厚みポリプロピレン ツインコーン 13mm
天板サイズ1150×1150mm1336×1336mm
(1336×668 2枚)
1800×1800mm
(1800×910 2枚)
2200×2200mm
(2200×1100 2枚)
最大荷重800kg3トン2トン8トン
重量約11kg約13.5kg30~45kg
補助脚補助脚(4枚)726×726mm (八角形 4個)
高さ500~1000mm
収納時寸法1200×700×150mm1400×750×150mm1900×1000×250mm2300×1150×250mm
半折時寸法600×700×150mm700×750×150mm1000×1000×250mm1150×1150×250mm

組立式 LCコンテナ 組立式 コンテナ架台3

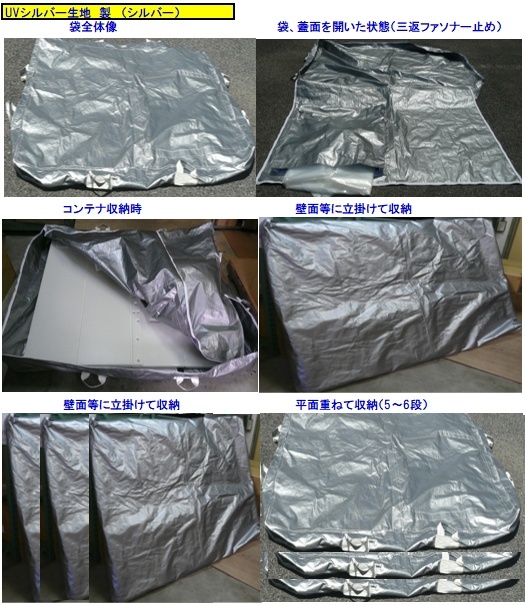

LCコンテナクロス製収納袋

    KL-10用 (KLC-10) ・ KL-35用 (KLC-35):各種架台用
組立式 LCコンテナ LCコンテナクロス製収納袋1
組立式 LCコンテナ LCコンテナクロス製収納袋2

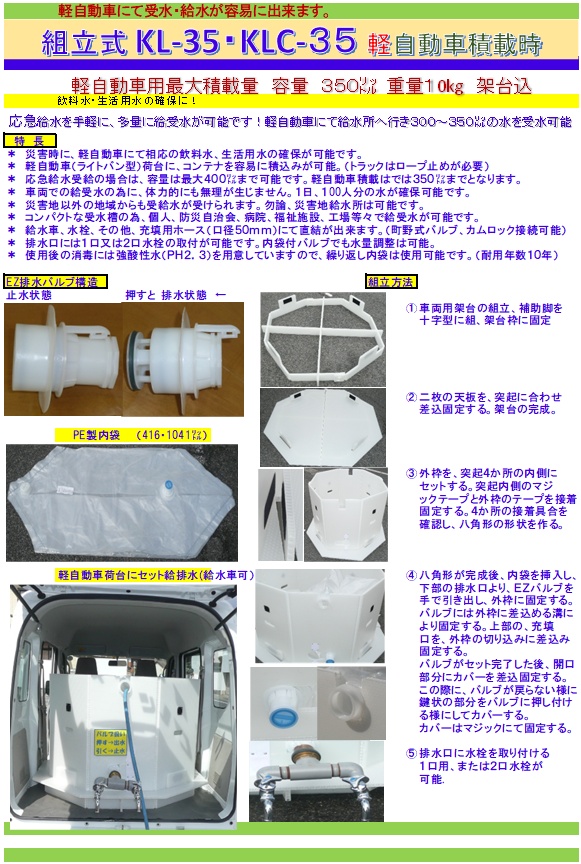

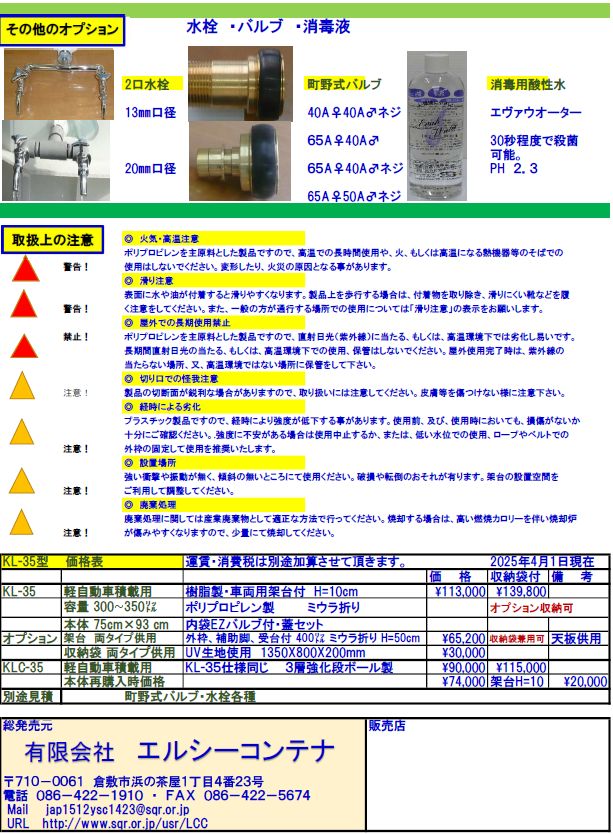

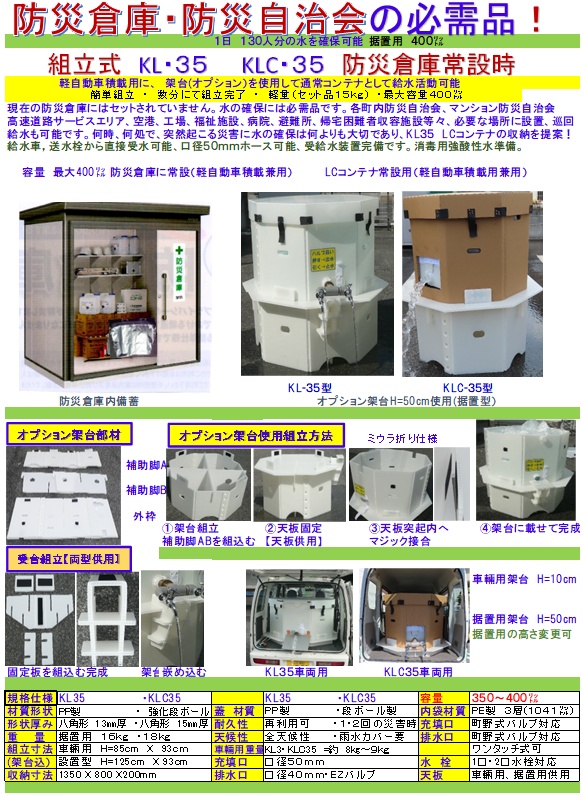

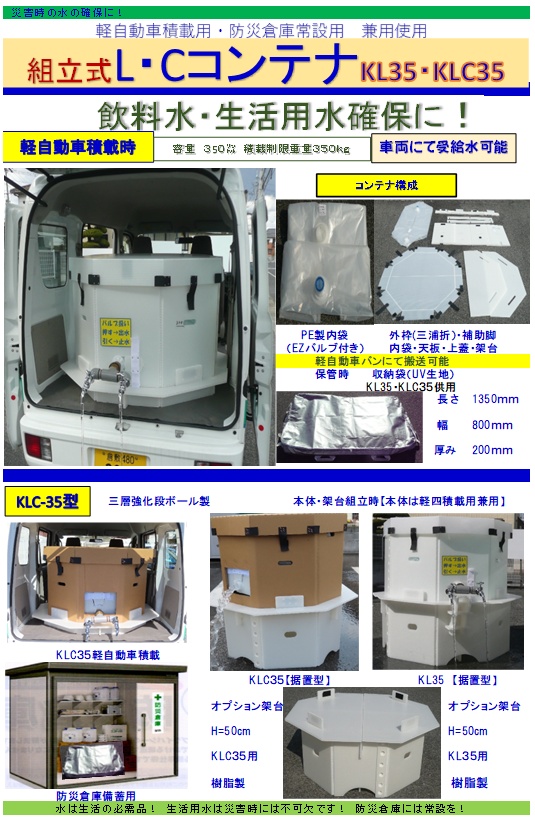

組立式 LCコンテナ KL35型

軽自動車積載用・防災倉庫常設用 兼用使用

飲料水・生活用水確保に!

組立式 LCコンテナ KL35型1
組立式 LCコンテナ KL35型2
組立式 LCコンテナ KL35型3
組立式 LCコンテナ 水栓バルブ消毒液

LCコンテナ 組み立て説明動画

動画にて LCコンテナの 組み立て説明をいたします。 以下をご覧ください。

LCコンテナの 組み立て説明動画 youtube



動画にて LCコンテナ KL35型の 組み立て説明をいたします。 以下をご覧ください。

LCコンテナ KL35型の 組み立て説明動画 youtube

資料カタログについて

詳しい資料、お見積もりは メール、FAX (086)422-5674 にてご連絡頂ければお送り致します。



LCコンテナの資料 PDFファイルはこちらからダウンロードできます。



避難所・学校・福祉施設・病院関係用 カタログ 全 8ページ 一括 4.77MB

各ページごと はこちら
1ページ   2ページ   3ページ   4ページ
5ページ   6ページ   7ページ   8ページ

水道関係 カタログ 全8ページ 一括 4.28MB

各ページごと はこちら
1ページ   2ページ   3ページ   4ページ
5ページ   6ページ   7ページ   8ページ

軽自動車積載用・防災倉庫常設用 組立式LCコンテナ KL35型 カタログ 飲料水・生活用水確保に! 全4ページ 一括 2.06MB

各ページごと はこちら
1ページ   2ページ   3ページ   4ページ

L・C架台各種 全2ページ 一括 1.28MB

各ページごと はこちら
1ページ   2ページ

L・C ローリー架台付 全2ページ 一括 0.98MB

各ページごと はこちら
1ページ   2ページ
